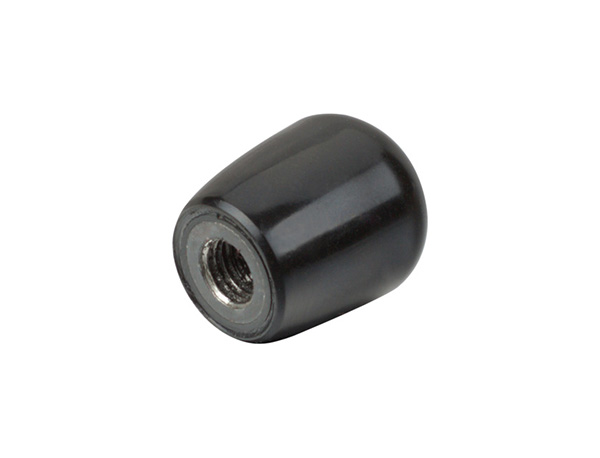

【產品名稱】 橢圓手柄套
【產品型號】 HY8311.4 【執行標準】 JB/T 7271.4-94 (GB4141.13-84) 【產品材質】 膠木、鋼 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||
| 膠木 | L | D | D? | d | L1 |
| HY8311.4\M6x20 | 20 | 17 | 14 | M6 | 14 |
| HY8311.4\M8x25 | 25 | 20 | 16 | M8 | 16 |
| HY8311.4\M10x32 | 32 | 25 | 20 | M10 | 20 |
| HY8311.4\M12x40 | 40 | 32 | 25 | M12 | 25 |
裝配類型：帶螺紋盲孔的鋼制嵌件；
特殊要求說明：螺紋孔大小可按客戶提供的圖紙加工定制。
