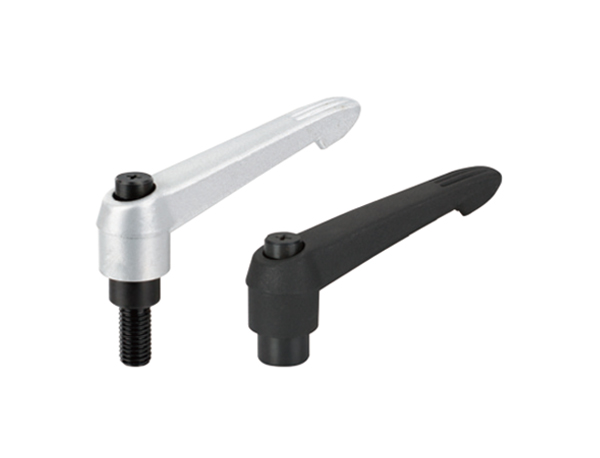

【產品名稱】 可調位緊定手柄
【產品型號】 HY8310.12-4 【執行標準】 【產品材質】 （手柄體）鋅合金、（螺桿）鋼 【表面處理】 （手柄體）黑色、紅色、橘色或銀色 【生產廠家】 象山華洋機床附件廠
產品詳情

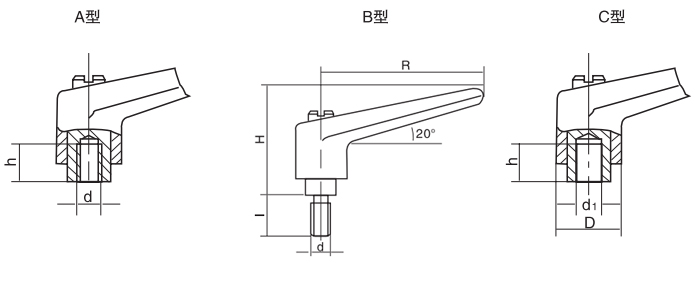

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | 螺桿 | ||||||
| Type A | Type B | Type C | R | H | D | d | d? | h | I |
| HY8310.12-4\AM5x50 | HY8310.12-4\BM5x50xI | HY8310.12-4\C5x50 | 50 | 34 | 15 | M5 | 5 | 8 | 16、20、25、32、40 |
| HY8310.12-4\AM6x50 | HY8310.12-4\BM6x50xI | HY8310.12-4\C6x50 | 50 | 34 | 15 | M6 | 6 | 8 | 16、20、25、32、40 |
| HY8310.12-4\AM8x63 | HY8310.12-4\BM8x63xI | HY8310.12-4\C8x63 | 63 | 45 | 18 | M8 | 8 | 10 | 20、25、32、40、50 |
| HY8310.12-4\AM10x80 | HY8310.12-4\BM10x80xI | HY8310.12-4\C10x80 | 80 | 58 | 22 | M10 | 10 | 12 | 20、25、32、40、50 |
| HY8310.12-4\AM12x95 | HY8310.12-4\BM12x95xI | HY8310.12-4\C12x95 | 95 | 59 | 25 | M12 | 12 | 15 | 25、32、40、50、63 |
