機床把手的類型功能與設計應用解析

時間:2025-07-16　來源:華洋機床附件　瀏覽量:0

　　在現代機械制造領域，機床作為核心設備，其操作部件的設計直接影響生產效率與安全性。其中，機床把手作為人機交互的重要接口，其類型多樣、功能各異，既需滿足操作需求，又需兼顧人體工程學與工業美學。今天華洋將帶您了解一下市面上比較常見的機床把手類型及功能，揭示其設計背后的工業智慧。

　　一、蘑菇型把手：緊急操作的“安全衛士”

　　蘑菇型把手以其醒目的外形和防滑設計著稱，常見于機床的急停按鈕或緊急制動裝置上。其頂部的圓柱狀凸起結構(類似蘑菇頭)在緊急情況下可快速觸發，防止誤觸其他操作部件。例如，在CA6140型車床中，蘑菇型把手常用于主軸箱的緊急鎖定手柄，確保在突發故障時能迅速切斷動力傳輸。這種設計不僅符合ISO 13850安全標準，還通過高對比色(如紅色)強化視覺警示效果。

　　二、T型把手：精準調節的“靈活關節”

　　T型把手以橫豎交叉的結構實現多向調節，廣泛應用于機床的進給系統和定位裝置。例如，在數控車床的走刀箱中，T型把手通過旋轉和推拉動作，可精確控制刀具的進給速度與方向。其橫向握持設計符合人體力學，減少操作者手腕疲勞，尤其適合長時間精細作業。此外，T型把手的標準化螺紋接口(如M6-M12)使其易于更換與維護，滿足模塊化生產的需要。

　　三、三角箭形與三棱形把手：方向指示的“導航標”

　　三角箭形把手通常用于機床的移動部件(如工作臺或滑臺)，其箭頭方向與操作位移方向一致，直觀提示操作者動作意圖。例如，在CA6140溜板箱中，三角箭形把手可切換縱向與橫向進給模式，避免誤操作導致工件報廢。而三棱形把手則通過棱角分明的結構增強防滑性能，常用于高溫或油污環境中，確保操作者在惡劣條件下仍能穩定施力。

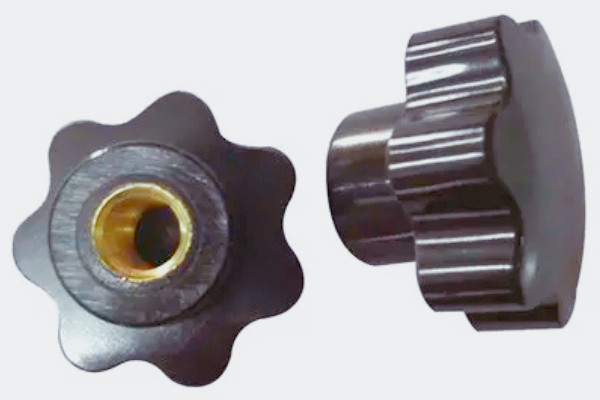

　　四、十字形與五角星形把手：多功能控制的“復合樞紐”

　　十字形把手結合旋轉與直線運動功能，常見于機床的組合傳動器或離心力調節裝置。例如，通過旋轉十字把手可切換螺桿傳動比，而推拉動作則用于鎖定位置。相比之下，五角星形把手(如五星或七星設計)更注重精密調節，其多齒結構能提供更細膩的阻尼感，適用于數控機床的微調手輪。這類把手的材質多為酚醛塑料或鋁合金，兼具耐磨性與輕量化優勢。

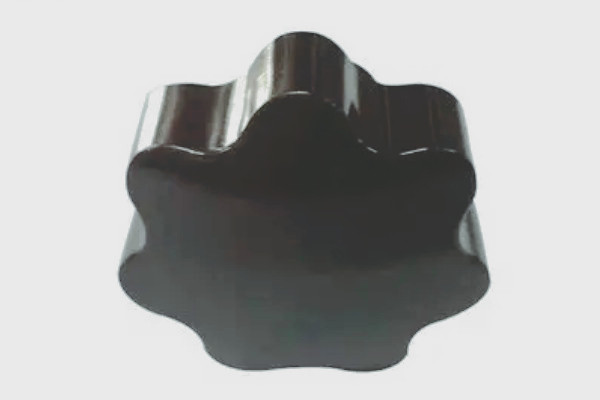

　　五、六角星形與波紋型把手：高強度操作的“耐力擔當”

　　六角星形把手憑借其多邊形輪廓，能分散操作力并減少磨損，常用于重型機床的鎖緊機構(如尾座套筒)。其高摩擦系數設計確保在振動環境下不易松動。波紋型把手則通過表面紋理增強抓握穩定性，適用于頻繁操作的場合(如機床門板開關)。例如，在自動化生產線中，波紋把手的防滑特性可避免因汗水或油污導致的滑脫風險。

機床把手的類型功能與設計應用解析

　　從“工具”到“智能”的進化

　　機床把手的設計不僅關乎功能性，更體現了工業設計對人性化與安全性的追求。隨著智能制造的發展，把手正朝著集成化、智能化方向演進。例如，嵌入式傳感器可實時監測操作力度，而物聯網技術則能實現遠程控制與狀態反饋。未來，機床把手或?qū)⒉粌H是操作工具，更是連接人機協同的智能終端，為工業4.0注入更多可能性。

　　通過合理選擇把手類型，企業不僅能提升設備的可靠性與易用性，還能在細節中彰顯工藝價值，為工業制造的高效與安全保駕護航。
