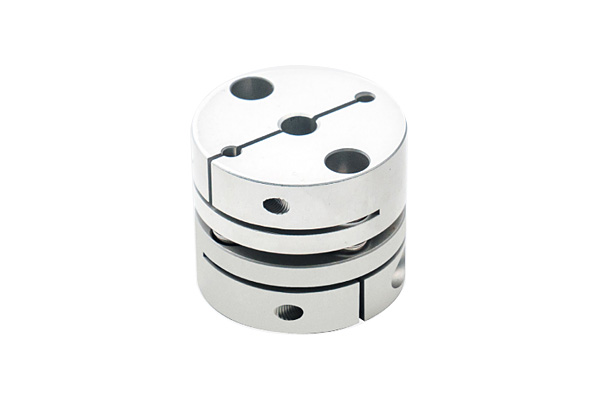

    單膜片夾持型聯軸器
    更新時間:2025-02-26 瀏覽量:0

    單膜片夾持型聯軸器

    【產品型號】JAM1-C

    【產品材質】(主體)鋁合金、(膜片) 不銹鋼

    【表面處理】陽極氧化處理

    【產品品牌】華洋

    【產品產地】浙江寧波

    【生產廠家】象山華洋機床附件廠

    【詢價熱線】86-574-65010069

    結構圖

    單膜片夾持型聯軸器JAM1-C結構圖


    參數尺寸

    型式d1,d2 選擇 (d1 ≤ d2)LIFA緊固螺栓
    TypeDM緊固扭矩 (N .m)
    JAM1-C204、5、6、6.35、820.311.03.56.4M2.51.0
    265、6、6.35、8、10、1125.511.93.59.0
    295、6、6.35、8、10、11、12、1425.711.93.510.5
    336、8、10、11、12、14、15、1628.513.04.012.0M31.5
    398、10、11、12、14、15、16、1835.016.04.814.0M43.5



    特性值

    型式
    容許扭矩
    (N.m)
    容許偏角
    (°)
    容許偏心
    (mm)
    靜態扭轉剛度
    (N.m/rad)
    最高轉速
    (r/min)
    慣性矩
    (kg.m2 )
    容許軸向振幅
    (mm)
    補償系數重量
    (g)
    TypeD
    JAM1-C20120.10700100008.8×10-7±0.10216
    2620.1510002.5×10-6±0.1024
    2930.1513504.1×10-6±0.1531
    3350.2020007.7×10-6±0.2044
    3980.2542501.9×10-5±0.2582

    ? 靜態扭轉剛度、慣性力矩、重量為最大軸徑時的值。


    技術信息

    零件
    材質
    表面處理
    附件
    主體
    鋁合金
    陽極氧化處理
    內六角螺拴            ( 夾緊螺栓)
    膜片
    不銹鋼
    -
    鎖緊螺栓
    SCM435
    四氧化三鐵膜


    訂貨說明

    單膜片夾持型聯軸器JAM1-C訂貨說明

    產品概述:單膜片夾持型聯軸器是用不銹鋼薄彈簧片,以螺銓方式與兩半聯軸器聯接,靠膜片的彈性變形來補償所聯兩軸的相當位移,是一種高性能的金屬強元件撓性聯軸器。
    產品特點:高扭矩剛性、高靈敏度、高傳動效率;

    具有良好的減震作用,無噪聲,無磨損;

    適應高溫,耐酸、耐堿、耐腐蝕性;

    零回轉間隙,能準確傳動轉速,運轉無轉差;

    結構簡單、重量輕、體積小、拆裝方便、無需潤滑;

    夾緊螺絲固定(可另加工鍵槽)
    安裝方式:鍵槽孔型\夾緊固定型
